成立性から量産安定までを見据えた金型技術

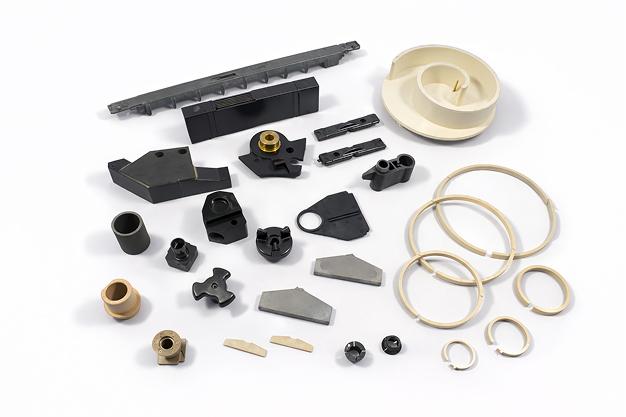

スターライトでは、材料・設計・トライボロジー技術と連動し、CAE（射出成形解析）に基づく金型設計と、量産現場での作り込み（試作・評価・条件最適化・保全）を通じて、自動車、複写機、産業用ロボットをはじめとする幅広い分野の樹脂部品を量産してきました。
本特集では、スターライトの金型技術が高精度樹脂部品の量産をどのように支えているのか、その基本思想と具体的な取り組みを、工程の観点から解説します。
目次
読了目安:約8分
なぜ「金型技術」が要になるのか
この工程では、金型仕様（ゲート・ランナー・冷却系・離型設計等）や成形条件の設計精度が十分でない場合、以下のような品質・生産性の問題が顕在化します。
- 寸法ばらつき、反り（変形）の発生
- バリ、ヒケ、ウェルドラインの顕在化
- 成形サイクルのばらつき、サイクルタイムの増大
その結果、材料特性や製品設計が優れていても、量産における安定品質の確保が困難になります。
スターライトは「材料・設計・生産」を一体で最適化する立場から、樹脂特性を踏まえた成形条件の設定と、それを前提とした金型構造設計を両輪で実施しています。
樹脂材料は種類により、流動挙動、固化挙動、熱収縮特性が大きく異なります。
これらの差異を前提に、ゲート位置、ランナー構造、冷却回路、抜き勾配、パーティングライン等を総合的に設計し、単発の試作適合ではなく、量産工程において精度・品質を維持し続ける金型の実現を目指します。
用語解説
- バリ：
- 型の合わせ面等から樹脂がはみ出してできる薄い突起
- ヒケ：
- 肉厚差などにより収縮が追従できず、表面が凹む現象
- ウェルドライン：
- 樹脂流れの合流部に生じる線状痕。外観・強度に影響
- 抜き勾配：
- 成形品を金型から取り出すための傾斜
- パーティングライン：
- 金型の分割面（合わせ面）
CAEと経験値を融合した「先回りの金型設計」

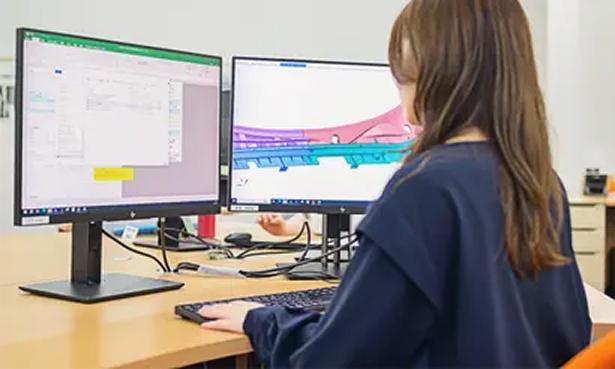

スターライトの金型設計は、CAE（射出成形解析）を前提とした設計プロセスを採用しています。

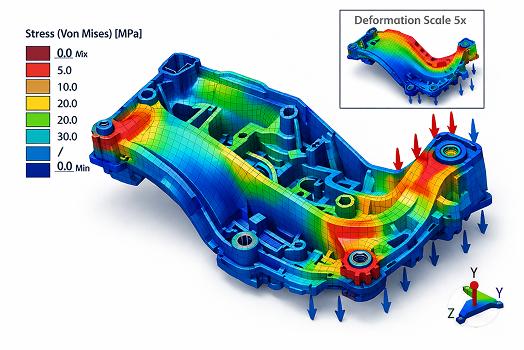

流動・冷却・圧力分布・反り変形・残留応力等を解析し、
- ウェルドラインの発生位置
- ヒケ・反りの発生リスクが高い部位
- ゲート断面および冷却回路の妥当性
を事前に予測した上で、金型構造と成形条件を一体で設計します。
一方で、CAEのみで全ての設計判断が完結するわけではありません。厚肉製品や複雑なアンダーカット形状を有する部品などでは、解析結果に加え、過去のトライ実績および現場知見に基づく判断が必要となる場面があります。
スターライトでは、CAEによる予測結果と、30年以上にわたり蓄積してきた成形・金型設計の知見を突合し、金型構造の最終仕様を決定します。
用語解説
- 残留応力：
- 成形後に材料内部に残る応力。反り・割れ・寸法変化の要因になる
- アンダーカット：
- 金型の直線的な抜き方向では外れない形状。スライド等の機構が必要
- トライ：
- 量産前の試作成形・条件出し（成形条件／金型調整を含む検証工程）
お客様とともに描く「金型からの最適解」
図面に内在する要求仕様ならびに製品の使用条件を踏まえ、材料・形状・金型構造・成形条件を統合最適化し、量産適用可能な仕様へ落とし込むことを目的とします。

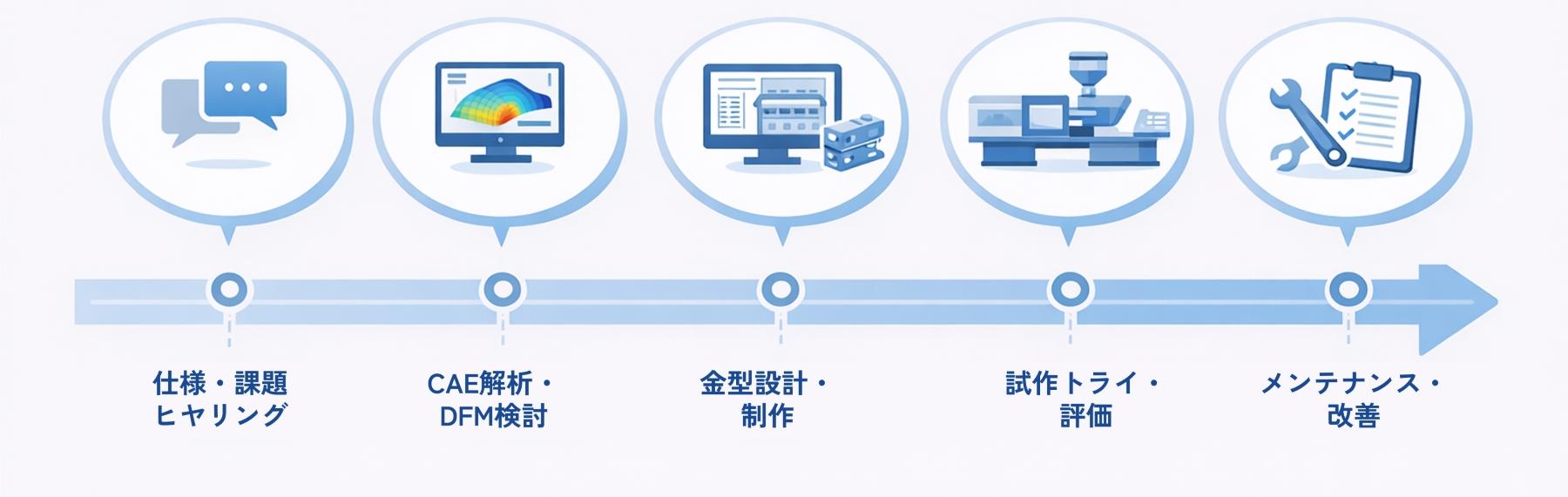

このため、開発初期から工程に参画し、下記ステップにて検討を実施します。
人と人の協働から生まれる金型技術

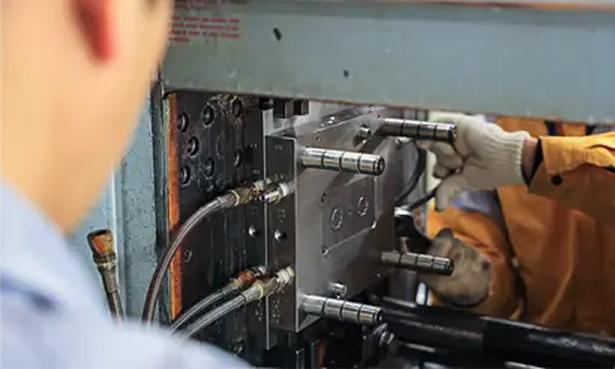

当社には、社内外の専門家と知見を共有しながら高度化を図る文化があります。ベテランの金型技術者は、若手の段階から金型メーカーの加工・メンテナンス現場に足を運び、設計に必要となる加工制約、保全性、品質リスクに関する知見を体系的に蓄積してきました。
また、自動車メーカー等との共同開発においては、図面情報に加え、実機（実車）を確認しながら、意匠要件と成形性の両立条件を協議します。さらに、お客様工場および当社成形現場を相互に往来し、試作結果（外観・寸法・反り等）の実測データを基に、設計・条件・金型構造の改善案をすり合わせながら最適化を進めてきました。
金型の完成度は、材料、設計、加工、成形、品質保証など、複数領域の専門性を統合して初めて担保されます。
そのためスターライトは、社内外パートナーとの対話と合意形成を重視し、開発の各段階で継続的にフィードバックを取り込みながら作り込みを行っています。
スターライトの金型技術の対応領域
スターライトの金型技術は、対応領域の広さも特長です。
樹脂材料
汎用プラスチックからスーパーエンプラまで対応（PEEK・PPS等の耐熱・高強度グレードを含む）
SKD材、NAK材、アルミ材などを、用途・想定ショット数・コスト要件に応じて選定
製品サイズ
微小精密部品（指先サイズ）から大型部品まで対応（成形機：450tクラスまで）
- 各種歯車：ハスバギア、ウォームギア、かさ歯車 等
- 自動車向けコネクタ／機構部品
- インサート成形：自動機・手作業の双方に対応
- 特殊金型：ホットランナー金型、ねじ抜き機構、配向成形金型 等
「厚肉成形品を成形したい」「アンダーカットが多く他社で対応困難とされた」「意匠面のパーティングラインを目立たせたくない」「ミクロンオーダーの精度を確保したい」――
こうしたご要望に対し、長年にわたり蓄積してきたノウハウと実績に基づき、成立性評価から量産適用まで一貫して対応します。
立ち上げ性能を維持する金型メンテナンス体制
射出成形工程では、成形材料に由来するガス成分や添加剤等のデポジット（付着物）が、運転の継続に伴い金型表面やベント部に段階的に蓄積します。これを放置した場合、外観不良、寸法ばらつきの増大、さらには金型寿命の低下を招く可能性があります。

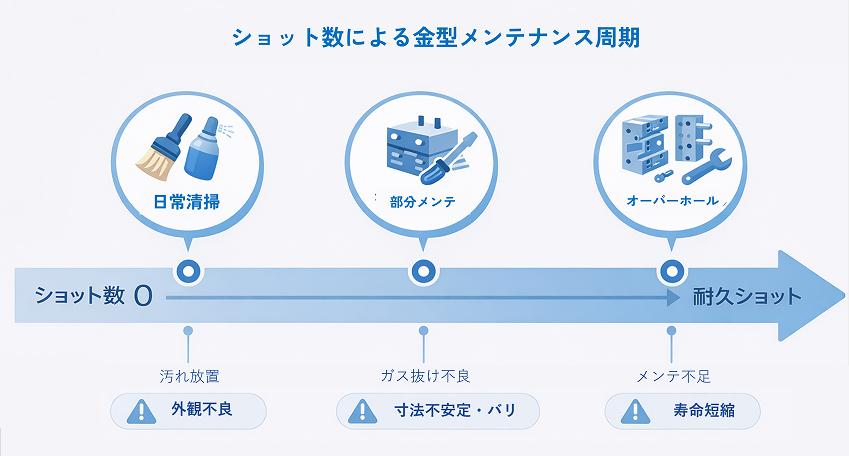

スターライトでは、金型構造および成形材料の特性に応じて、ショット数（成形回数）を基準としたメンテナンス周期を独自に設定し、以下を組み合わせた保全運用を実施しています。

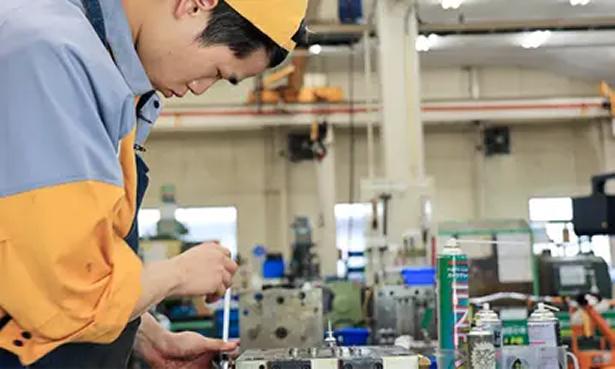

- 日常点検・簡易メンテナンス（付着物除去、ベント／ガス抜き部周辺のクリーニング 等）
- 計画保全（オーバーホール）（分解、磨き、摩耗部品の交換 等）
これにより、金型の耐久ショット数に対する寿命維持を図るとともに、成形品品質の長期安定化を実現します。
金型は製作時点で完結するものではなく、量産稼働下での経時変化を前提に、立ち上げ時の性能（外観・寸法・成形安定性）を継続的に維持することが重要です。スターライトは、この保全・運用まで含めた視点で金型を設計・管理している点に特長があります。
用語解説
- デポジット：
- ガス成分や添加剤が凝縮・付着して生じる堆積物
- ベント／ガス抜き：
- 金型内の空気やガスを逃がす機構（不良抑制に重要）
- ショット数：
- 成形回数。保全周期や寿命管理の基準に用いられる
高難度金型案件に対するスターライトの検討プロセス
- 肉厚が一般的な設計指針を大きく上回る厚肉製品（例：20倍以上）
→ 収縮挙動、冷却不均一、内部応力（残留応力）を踏まえた、総合的なバランス設計が必要となります。 - アンダーカットが多い複雑形状
→スライド機構や回転抜き（ねじ抜き）機構などを採用する場合、量産で安定して成形・組立できることを前提に、耐久性・保全性まで含めた構造設計が重要です。 - 外観部品におけるパーティングライン（合わせ面）／ウェルドラインの抑制
→ ゲート位置、合わせ面設計、抜き方向の整合を前提とした一体設計が求められます。 - PEEK・PPS等のスーパーエンプラによる超精密成形
→ 高温・高圧条件下における金型剛性の確保と、寸法安定性の両立が重要となります。
- 製品構想、用途、要求性能、使用条件を詳細にヒアリング
- 材料×形状×成形条件を最適化し、狙いどおりの機能を再現／仕様への再設計案を提示
- 金型構造・ゲート方式の決定前に、CAE解析および試作評価によりリスク要因・重点管理箇所を抽出
- 量産トライ結果を金型・条件へフィードバックし、必要な微修正を反復して最終仕様を確定
用語解説
- アンダーカット：
- 抜き方向に対して引っ掛かりが生じ、直抜きできない形状
- パーティングライン：
- 金型の合わせ面に由来する線状の境界
- スーパーエンプラ：
- 高耐熱・高強度など高機能なエンジニアリングプラスチック群
- 量産トライ：
- 量産条件を想定した試作成形・条件出し工程
「金型起点」で進める樹脂部品設計をご一緒に
樹脂部品の性能、外観品質、コスト、ならびに生産効率は、金型設計と保全運用の完成度に大きく依存します。
スターライトは、トライボロジー技術・材料技術と連動した金型設計およびメンテナンスの知見を活かし、以下のような高難度テーマにも対応しています。
- 高精度・高耐久が要求される機能部品
- 外観品質と量産性の両立が求められるエクステリア部品
- スーパーエンプラを活用した新規開発案件
「当該形状が樹脂部品として実用可能か、事前に確認したい」
「量産適用を前提とした金型構造から、設計段階で並走して検討したい」
そのような場合は、スターライトの金型技術者にご相談ください。図面要件だけでなく、用途・使用条件・量産条件を踏まえた仕様の落とし込みから量産立ち上げまで、最適条件を共に検討します。
